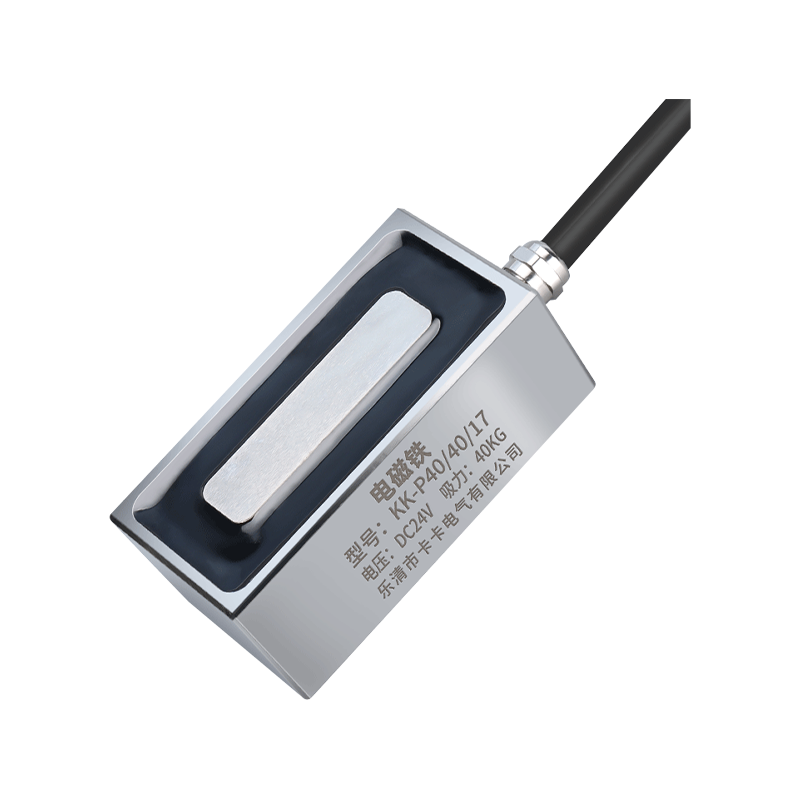

مغناطيس كهربائي شفط مربع

يشير المغناطيس الكهربائي ذو الشفط المربع (المعروف أيضًا باسم مغناطيس الشفط المستطيل أو المقبض الكهرومغناطيسي المستطيل) إلى جهاز كهرومغناطيسي مصمم بهيكل مكعب أو مكعب، حيث يتم توزيع المجال المغناطيسي عبر سطح التلامس المستطيل. على عكس المجال المغناطيسي المركز النقطي لمغناطيس الشفط الدائري، يتم توزيع المجال المغناطيسي لمغناطيس الشفط المربع عبر مستوى مستطيل؛ وهذا يسمح للمجال المغناطيسي بالتغلغل بشكل موحد في الجانب السفلي من قطعة العمل، مما يجعلها مناسبة بشكل خاص لرفع الألواح ذات المساحة الكبيرة وقطع العمل الطويلة على شكل شريط، وكذلك المسبوكات والأجزاء المصبوبة ذات الأسطح غير المستوية.
1. المغناطيس الكهربائي من نوع الشفط هو فئة محددة بين أنواع مختلفة من المغناطيسات الكهربائية، ويشار إليه عادة باسم "الظرف الكهرومغناطيسي" أو "الظرف الكهربائي" (يشار إليه فيما بعد بشكل جماعي باسم "الظرف الكهربائي"). يعمل المقبض الكهربائي عن طريق استخدام ملف يحمل تيارًا لتوليد مجال مغناطيسي؛ وباستخدام مادة موصلة كوسيط، فإنه يمنح الجهاز خصائص مغناطيسية مماثلة لتلك الموجودة في المغناطيس الدائم. يتم تصنيع المادة الأساسية عادة من الحديد النقي أو الفولاذ السيليكوني —مواد يمكن ممغنطتها بسهولة ولكن يمكن إزالة ممغنطتها بنفس السهولة— مما يضمن أن الجهاز يظهر المغناطيسية فقط عند تنشيطه ويفقدها فورًا عند فصل الطاقة.
2. تم تصنيع غلاف هذا المنتج من الحديد النقي المستخدم في الكهرباء، مما يضمن عدم بقاء أي مغناطيسية متبقية بعد الاستخدام لفترة طويلة. يتم تشكيل بكرة الملف بالحقن باستخدام بلاستيك النايلون المقوى المقاوم للهب، مما يوفر خصائص عزل ممتازة ومقاومة عالية ومتانة في درجات الحرارة العالية. يتم لف الملف نفسه باستخدام سلك نحاسي مطلي بالمينا متوافق مع المعايير (GB).
نحن متخصصون في البحث والتطوير وتصنيع المغناطيسات الكهربائية منذ سنوات عديدة، ومنتجاتنا حاصلة على شهادة ISO9001. نحن نقدم خدمة شاملة ومتكاملة تتراوح من التصميم والنماذج الأولية إلى الإنتاج الضخم. تضمن تقنية المصفوفة الكثيفة الخاصة بنا للأقطاب المغناطيسية المربعة امتصاصًا موحدًا وتثبيتًا مستقرًا. قبل مغادرة المصنع، يخضع كل منتج لاختبارات صارمة لقوة الشفط وفحوصات العزل لضمان الجودة المستقرة والموثوقة.

المزايا الأساسية
1. توزيع المجال المغناطيسي المستطيل: يتيح الامتصاص الموحد على مساحات سطحية كبيرة.
2. التثبيت أحادي الإعداد: يسمح بالتصنيع على خمسة جوانب من قطعة العمل في عملية تثبيت واحدة.
3. تصميم محكم الغلق بالكامل ومقاوم للماء: تتم معالجة كل من سطح المنتج ومخرج الكابل بأوعية إيبوكسي، مما يسمح للجهاز بالعمل بشكل طبيعي أثناء غمره في الماء. وهو مناسب للاستخدام في البيئات الرطبة والعمليات تحت الماء، ويُستخدم بشكل متكرر لرفع الأجسام المعدنية من الماء.
4. شفط قوي ومستقر:
تضمن تقنية المغناطيس الدائم كهربائيًا شفطًا مستقرًا خاليًا من التشوه الحراري، مما يضمن تحديد موضع قطعة العمل بدقة وموثوقية طوال عملية التصنيع.
5. موفرة للطاقة وصديقة للبيئة—لا تولد الحرارة:
يولد المقبض المغناطيسي المربع قوة مغناطيسية باستخدام مواد مغناطيسية عالية الطاقة؛ فهو يعمل دون قيود زمنية، ولا يستهلك أي طاقة، ولا يولد أي حرارة، مما يجعله صديقًا للبيئة وسهل التشغيل.

البيئة المطبقة
تجنب التلامس المطول مع الأجسام الحديدية ذات درجة الحرارة العالية:
تقوم الوحدة بتوليد الحرارة أثناء التشغيل، مما يسمح لها بتبديد الحرارة بشكل طبيعي.
عند التشغيل في بيئات ذات درجات حرارة عالية، يجب استخدام أجهزة تبريد مساعدة (مثل التبريد بالماء، والتبريد بالهواء). (ملاحظة: يتطلب التبريد بالماء حماية مناسبة من العزل المائي.) يجب الحفاظ على درجة الحرارة الداخلية للوحدة أقل من 130° درجة مئوية.
للاستخدام في البيئات الخارجية أو تحت الماء أو المعقدة، يرجى الاتصال بشركتنا لتحديد متطلباتك؛ تتوفر حلول مخصصة.
منع سطح الشفط من الاصطدام بالأجسام الصلبة ذات الحواف الحادة. أي تشوه (عدم تساوي) لسطح الشفط سيؤدي إلى انخفاض قوة الشفط والإضرار بأداء الامتزاز.

التثبيت والاستخدام
1. يعمل المقبض الكهرومغناطيسي على مصدر طاقة تيار مستمر. تتضمن جهد التشغيل الشائع التيار المستمر 5 فولت، و6 فولت، و12 فولت، و24 فولت؛ وتتوفر إصدارات التيار المتردد 220 فولت عبر الطلب المخصص. التزم دائمًا بمواصفات الجهد الموضحة على ملصق المنتج. (التخصيص متاح للمتطلبات الخاصة عند تقديم المعلمات الفنية.)
2. مخطط الأسلاك: (ملاحظة: طريقة الأسلاك غير قطبية؛ لا يوجد تمييز بين الأطراف الموجبة والسالبة.)
3. ضمن نطاق الجهد المقدر، يمكن تعديل قوة الشفط عن طريق تغيير الجهد المطبق (علاقة متناسبة بشكل مباشر).
4. قم بتأمين الوحدة في مكانها باستخدام فتحات التثبيت الملولبة الموجودة على اللوحة الخلفية.

الأمور التي تحتاج إلى الاهتمام
لتحقيق أقصى قوة شفط مقدرة، يجب تشغيل المقبض الكهرومغناطيسي في ظل الظروف التالية:
1. يجب أن يتكون الجسم الذي يتم رفعه (قطعة العمل) من مادة ذات نفاذية مغناطيسية ممتازة.
2. يجب استخدام مصدر الطاقة وجهد التشغيل بشكل صحيح ووفقًا للمواصفات.
3. يجب أن يكون سطح التلامس للجسم الذي يتم رفعه مسطحًا ونظيفًا للغاية.
4. يجب أن تكون مساحة التلامس بين الجسم الذي يتم رفعه والمقبض مساوية أو أكبر من مساحة سطح شفط المقبض (أي الحد الأقصى للقطر الخارجي للمقبض).
5. لتحقيق قوة الشفط الاسمية المقدرة، يجب أن يكون سمك الجسم الذي يتم رفعه 8 مم على الأقل. إذا كان السُمك أقل من 8 مم، فسيتم تقليل قوة الشفط الناتجة.
6. يجب ألا تكون هناك أي فجوة أو مادة متداخلة على الإطلاق بين المقبض والجسم الذي يتم رفعه. سيؤدي عدم استيفاء أي من الشروط المذكورة أعلاه إلى تقليل قوة الشفط، مما يمنع الوحدة من الوصول إلى الحد الأقصى لسعة الشفط المشار إليها على ملصق المنتج.
