موصل تي أنبوبي مموج

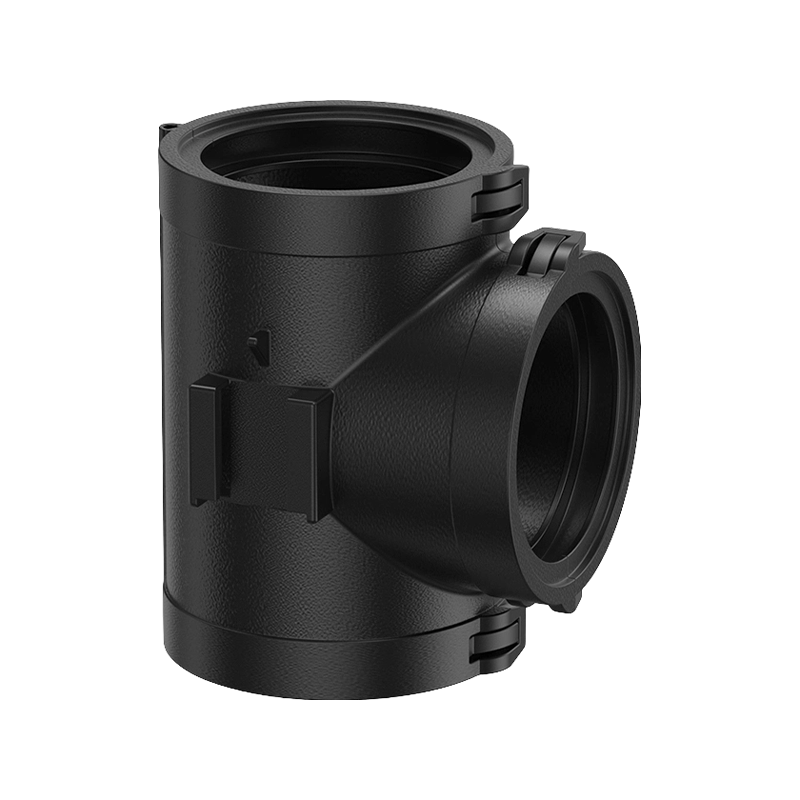

موصل الأنبوب المموج على شكل حرف T هو تركيب على شكل حرف T‑ يستخدم لإنشاء وصلات فرعية (“مدخل واحد، مخرجان” أو “مدخلان، مخرج واحد”) في نظام أنابيب الأنابيب المموجة. فهو يسمح بمسارين فرعيين من قناة رئيسية، مما يلبي متطلبات توجيه الكابلات متعددة‑ الاتجاهات.
يستخدم على نطاق واسع في الأسلاك الكهربائية ومعدات التشغيل الآلي والهندسة الخارجية. بفضل تصنيف IP68، ونطاق درجة حرارة التشغيل الواسع من -40℃ إلى +105℃، والتوافق مع الأنابيب المموجة Φ5–Φ20 مم (قابلة للتخصيص)، وخيارات الخيوط المتعددة (PG، متري، وما إلى ذلك)، يعد موصل T هذا الحل القياسي لتوصيلات الفروع في أنظمة كابلات الأنابيب المموجة.

عرض المزيد معلومة عرض المزيد اتصل بنا

عملية التصنيع
مادة الجسم: مصبوب بالحقن من النايلون PA66 المقاوم للهب ‑، والذي يلبي معيار UL‑94 V0، ومقاوم للصدمات ‑ومضاد للشيخوخة ‑.
نظام الختم: حلقات O‑ مدمجة ‑من السيليكون أو المطاط (أو غسالات مسطحة) في جميع المنافذ الثلاثة، مصبوبة بالضغط بنسبة ضغط دقيقة لتحقيق تصنيف حماية IP68 (متر واحد تحت الماء لمدة 30 دقيقة).
هيكل على شكل حرف T: تصميم على شكل حرف T مكون من قطعة واحدة ‑مع هياكل قفل مضادة للانزلاق ‑أو خيطية‑ على الجدران الداخلية لجميع المنافذ الثلاثة، مما يؤدي إلى تثبيت الجدار الخارجي للأنبوب المموج بإحكام. سطح داخلي أملس، خالٍ من النتوءات‑ لتجنب تلف الكابل.
طريقة القفل: يحتوي كل منفذ على صامولة قفل مستقلة ومخلب كابل. يؤدي شد الخيط إلى ضغط الأختام؛ ويضمن خلوص التجميع ≤0.2 مم مقاومة مضادة ‑للفك والسحب‑ للخارج.
الميزات الاختيارية: إصدار مقسم ‑الجسم (لتجميع أسهل بعد سحب الكابل) أو إدخالات خيط معدني لتعزيز قوة الاتصال.

سيناريوهات التطبيق
نقاط فرعية على مسار صينية الكابلات الرئيسية حيث تكون هناك حاجة إلى اتجاهات متعددة.
وصلات فرعية للأنابيب المموجة عند مدخل/مخرج خزائن التوزيع وصناديق التحكم
فرع T‑ حيث يقوم خط رئيسي واحد بتزويد وحدات إضاءة متعددة في نظام إضاءة خارجي
فروع متوازية أو متسلسلة للدوائر الهوائية/الكهربائية داخل معدات التشغيل الآلي
التوجيه الفرعي لخطوط التجميع في المصفوفات الكهروضوئية
خطوط فرعية لصناديق المقابس أو المفاتيح في أنظمة الأنابيب الكهربائية المدمجة في المباني

حقول التطبيق
الهندسة الكهربائية: توزيع الطاقة الصناعية، الكابلات الهيكلية، بناء أنظمة الفروع الكهربائية
التصنيع الميكانيكي: تفرع الأنابيب على أدوات الآلات ذات التحكم الرقمي بالكمبيوتر، والروبوتات، وخطوط التجميع الآلية
الطاقة المتجددة: تفرع مجمع التيار المستمر في محطات الطاقة الشمسية، وفروع الأسلاك الداخلية في توربينات الرياح
النقل بالسكك الحديدية: واجهات الأنابيب المموجة في الصناديق الفرعية لنظام الإشارات على طول الخط
الاتصالات: توجيه الفروع من الخطوط الرئيسية في المحطات الأساسية ومراكز البيانات
الهندسة البلدية: وصلات على شكل حرف T‑ من الخطوط الرئيسية لإضاءة الشوارع إلى الخطوط الفرعية، وتقسيم الكابلات داخل أعمدة إشارات المرور
