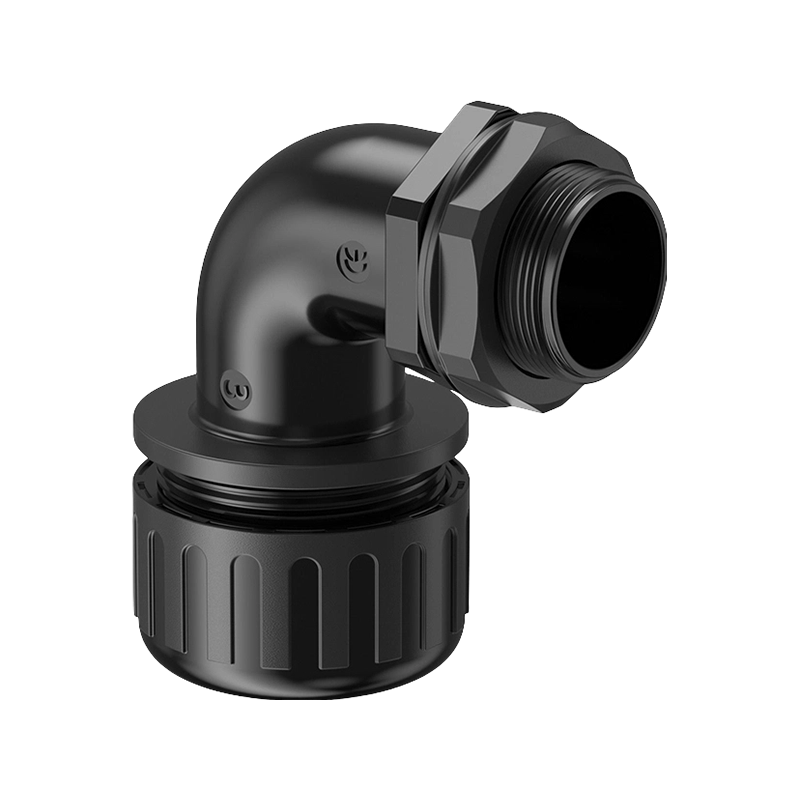

موصل كوع مقاوم للماء ذو أنبوب مموج

عملية التصنيع
مادة الجسم: مصبوبة بالحقن من النايلون PA66 المقاوم للهب، وتلبي متطلبات مقاومة الأشعة فوق البنفسجية ومكافحة الشيخوخة.
نظام الختم: حلقات O مدمجة من السيليكون أو المطاط (أختام في كلا الطرفين وسطح المفصل الدوار)، مصبوبة بالضغط بنسبة ضغط دقيقة لتحقيق تصنيف حماية IP68 (متر واحد تحت الماء لمدة 30 دقيقة).
هيكل الكوع: تصميم من قطعة واحدة 90° مع جدار داخلي أملس وخالٍ من النتوءات ونصف قطر انحناء مناسب لتجنب تلف الكابل بسبب الانحناء الزائد.
القفل والتوصيل: صواميل القفل ومخالب الكابلات في كلا الطرفين. يؤدي شد الخيط إلى ضغط الأختام، مما يخلق ملاءمة محكمة بين الموصل والأنبوب المموج ولوحة المعدات. خلوص التجميع < 0.2 ملم.
تصميم مضاد للانزلاق: تتفاعل الأخاديد المضادة للانزلاق الموجودة في ذيول الموصل مع الجدار الخارجي للأنبوب المموج، مما يوفر مقاومة ممتازة للسحب.

سيناريوهات التطبيق
مدخل/مخرج الكابل في زوايا تركيبات الإضاءة الخارجية (أضواء الشوارع LED، أضواء الحدائق، أضواء المناظر الطبيعية)
90° دورة مقاومة للماء للكابلات الموجودة داخل أعمدة كاميرات المراقبة
مدخل كابل الكوع المقاوم للماء لصناديق التجميع الكهروضوئية والعاكسات وأكوام شحن السيارات الكهربائية
حماية زوايا الكابلات في الأماكن الضيقة على السفن ومعدات الموانئ ومضخات المياه
واجهات الأنابيب المموجة المقاومة للماء بزاوية قائمة على صناديق التوزيع الخارجية وخزائن التحكم
تغيرات اتجاه فروع الكابلات في صالات الأنابيب والأنفاق تحت الأرض

حقول التطبيق
الهندسة البلدية: تشغيل الأنابيب في أنظمة إضاءة الطرق وإضاءة الجسور وإضاءة الأنفاق
الطاقة المتجددة: كابلات خارجية بزاوية قائمة لمحطات الطاقة الشمسية وتوربينات الرياح وأجهزة تخزين الطاقة
الأمن والمرور: عزل الزوايا ضد الماء للشرطة الإلكترونية وإشارات المرور وأعمدة المراقبة الخارجية
الكهرباء الصناعية: خزائن التحكم الخارجية، معدات معالجة مياه الصرف الصحي، الهندسة البحرية
كهرباء المباني: تحويلات قنوات الكابلات في الأقبية ومعدات الأسطح وأنظمة النافورة
